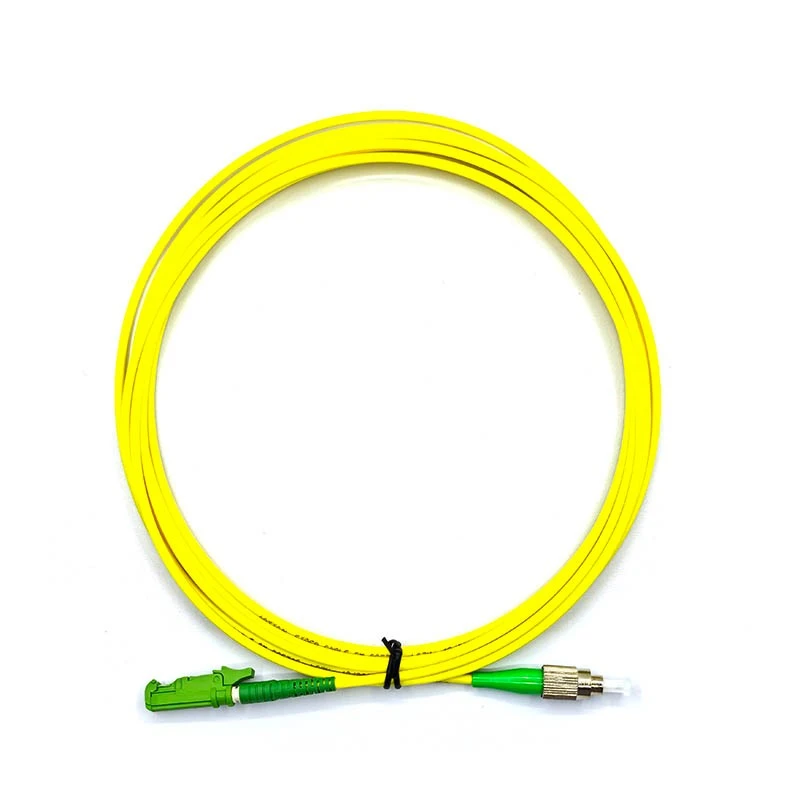

E2000/APC na FC/APC jednomodni fiber patch kabel, G.657.A2, LSZH žuti, 3,0 mm, 4 m

Dobro došli da u našoj tvornici kupite e2000/apc na fc/apc single mode fiber patch kabel, g.657.a2, lszh žuti, 3,0 mm, 4 m. Kao jedan od vodećih proizvođača i dobavljača u Kini, također pozdravljamo prilagođene narudžbe. Posavjetujte se s nama sada o cijeni i ponudi.

Ovaj patch kabel kombinira anE2000/APC konektorna jednom kraju i anFC/APC konektorna drugom kraju. APC poliranje pod kutom od 8 stupnjeva pomaže u smanjenju povratne refleksije, čineći kabel prikladnim za optičke veze s jednim modom gdje je važna kontrola povratnih gubitaka. FOCC može isporučiti ovaj kabel s prilagođenim zahtjevima duljine, materijala omotača, vrste konektora, oznake, pakiranja i optičkog ispitivanja.

Pregled proizvoda

Ovaj proizvod je asingle mode simplex optički spojni kabelizgrađen saG.657.A2 optičko vlakno-neosjetljivo na savijanje. U usporedbi s konvencionalnim jednomodnim vlaknom, G.657.A2 pruža bolje performanse savijanja u okruženjima kompaktnog usmjeravanja, što ga čini prikladnim za okvire za distribuciju vlakana, zidne kutije, prostorije s opremom, FTTH pristupne točke i uske staze za upravljanje kabelima. FOCC-ov interni materijal za obuku klasificira G.657 kao vlakno otporno na savijanje-koje se obično koristi u FTTH aplikacijama, a jednomodno vlakno obično se koristi za-komunikacijske sustave na velike udaljenosti.

Kabel usvaja a3,0 mm LSZH žuti vanjski omotač. Materijal LSZH prikladan je za komunikacijska okruženja u zatvorenom prostoru gdje se zahtijevaju niske razine dima i performanse bez-halogena. FOCC-ovi materijali za obuku o proizvodima identificiraju PVC i LSZH kao uobičajene materijale za unutarnje kabelske obloge, dok se LSZH koristi u važnim zatvorenim okruženjima jer smanjuje stvaranje dima i toksičnih plinova tijekom požara.

Žuti omotač slijedi uobičajenu konvenciju o boji kabela s jednim modom. U internom sadržaju obuke FOCC također se navodi da su jednomodni unutarnji kabeli općenito žuti, dok su višemodni unutarnji kabeli obično narančasti ili drugih boja, ovisno o vrsti vlakna.

Opis konektora

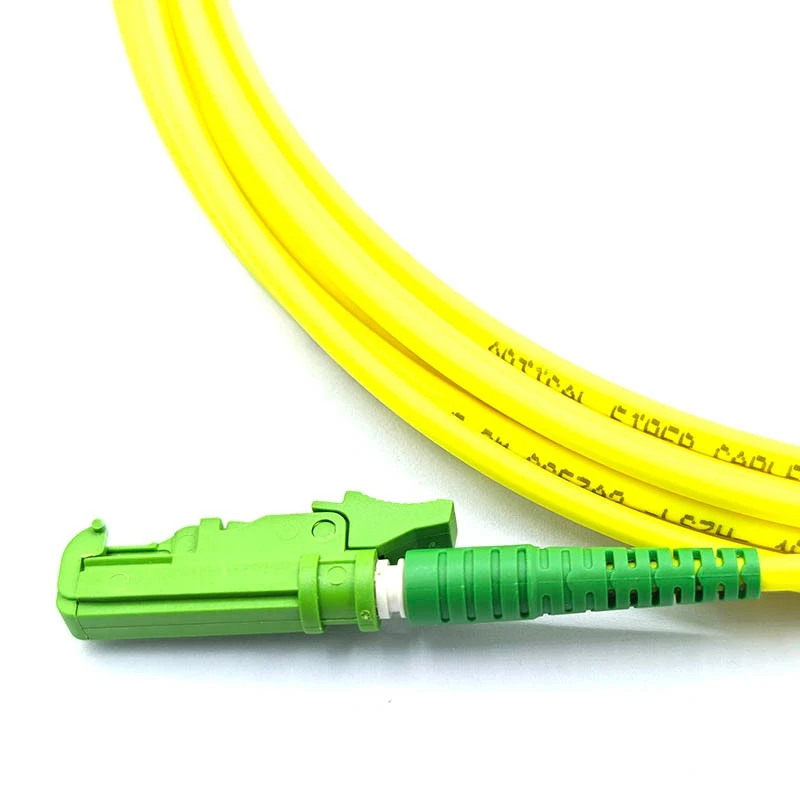

E2000/APC konektor

TheE2000/APC konektorje push{0}}pull optički konektor opremljen sametalni automatski zatvarač. Njegova spojna struktura slična je SC-u, ali koristi mehanizam-zaključavanja umjesto navojne spojnice, što instalaciju i uklanjanje čini praktičnijom.

Priključak koristi opružnu-keramičku ferulu. TheAPC verzija ima poliranje pod kutom od 8 stupnjeva, što pomaže u postizanju vrlo niske refleksije leđa. Kućišta konektora E2000 obično su izrađena od metala, a verzija APC obično se identificira s azeleno kućište ili zeleni premaz čahure za vođenje. Verzija SM/PC općenito je plava. Njegov samo{2}}zatvarajući poklopac protiv prašine štiti čeonu površinu ferule od kontaminacije prašinom kada konektor nije spojen.

Što se tiče optičkih performansi, visoka-kvalitetaE2000/APC konektortipično osigurava uneseni gubitak odmanje od 0,3 dB, dok APC povratni gubitak obično može dosećiRazina veća ili jednaka 50–60 dB. Za mehaničku izdržljivost podržavaju mnoge specifikacije proizvođačaVeći ili jednak 500 ciklusa parenja, s varijacijom prigušenja nakon ponovljenog parenja koja se obično kontrolira unutarManje od ili jednako 0,1–0,2 dB, u skladu sa zahtjevima za ispitivanje serije Telcordia GR-326 ili IEC 61300.

Za održavanje, iako konektor E2000 uključuje zaštitni poklopac, i dalje je potrebno redovito čišćenje. Prije i nakon rada, čeonu površinu treba očistiti olovkom za čišćenje vlakana ili alkoholnom vatom koja ne ostavlja dlačice kako biste izbjegli otiske prstiju, ulje i prašinu. Također se preporučuje pregledati čeonu površinu mikroskopom za inspekciju vlakana kako biste potvrdili da nema ogrebotina ili onečišćenja, čime se osigurava stabilna izvedba optičke veze.

FC/APC konektor

TheFC/APC konektorje cilindrični optički konektor s navojnom metalnom spojnom strukturom. Prikladan je za primjene koje zahtijevaju stabilno mehaničko zaključavanje, otpornost na vibracije i ponovljeno spajanje.

Njegova struktura uključuje navojni rukavac i precizni keramički prsten. Tijekom instalacije, konektor se zaključava zatezanjem spojne matice, čime se osigurava sigurna i stabilna optička veza. Ovaj patch kabel koristi anFC/APC konektor, što znači da je FC konektor završen sAPC poliranje pod kutom od 8 stupnjeva.

U usporedbi s FC/PC,FC/APCznačajno smanjuje optičku refleksiju kroz poliranje na-krajnje strane, s povratnim gubitkom koji obično dosežeVeći ili jednak 60 dB. Prikladan je za CATV sustave, PON mreže,-veze za prijenos na velike udaljenosti, optičke distribucijske okvire i druge aplikacije s jednim načinom rada gdje je potrebna niska refleksija. Tipični uneseni gubitak je oko0,2–0,3 dB, ovisno o stupnju proizvodnje i uvjetima ispitivanja.

Mehanički životni vijek FC konektora može doseći1,000+ ciklusa parenjaprema IEC 61300-2-2 uvjetima ispitivanja trajnosti. Konektor također nudi dobru pouzdanost pod udarcima, vlačnim naprezanjem i drugim uvjetima stresa okoline.

Tijekom uporabe FC/APC konektor treba postupno zatezati. Treba izbjegavati pretjeranu silu kako bi se spriječilo oštećenje keramičkog prstena ili adapterske čahure. Čelna strana konektora mora ostati čista jer onečišćenje uljem, prašinom i česticama može povećati uneseni gubitak i pogoršati učinak povratnog gubitka.

Vrsta vlakna i izvedba-neosjetljiva na savijanje

Ovaj E2000/APC na FC/APC jednomodni patch kabel napravljen je sG.657.A2 optičko vlakno-neosjetljivo na savijanje, dizajniran za stabilne performanse u kompaktnim zatvorenim okruženjima usmjeravanja. U usporedbi s konvencionalnim G.652.D jednomodnim vlaknom, G.657.A2 nudi veću otpornost na makro-gubitak savijanja, što ga čini praktičnim izborom za FTTH, FTTx, PON mreže, ODF ormare, zidne-kutije s vlaknima i-sobe s opremom visoke-gustoće.

Kabel podržava standardni single mode prijenos na1310nm i 1550nm, dok dizajn vlakana-neosjetljivih na savijanje pomaže smanjiti dodatno prigušenje uzrokovano uskim usmjeravanjem, namotavanjem kabela, upravljanjem policama ili ograničenim prostorom za ugradnju. Za kratkog skakača od 4 m, samo slabljenje vlakana je vrlo nisko; u realnoj implementaciji mreže, na ukupnu izvedbu veze uglavnom utječu kvaliteta konektora, čistoća če-čelja, kontrola savijanja i gubitak umetanja.

G.657.A2 kompatibilan je s G.652.D sustavima s jednim načinom rada, što omogućuje korištenje ovog patch kabela u postojećim mrežama s jednim načinom rada OS2 bez promjene prijenosne platforme. Ovo inženjerima daje veću fleksibilnost tijekom ožičenja ormarića, spajanja patch panela i održavanja pristupne mreže.

Konstrukcija kabela i dizajn materijala

Kabel koristi asimplex okrugla kabelska strukturas a3,0 mm vanjski promjer. Konstrukcija uključuje jednomodno optičko vlakno od 9/125µm, zaštitni premaz ili čvrsti-sloj tampona, čvrstoću od aramidne pređe i vanjskižuta LSZH jakna.

Theojačanje aramidnom pređompoboljšava vlačnu otpornost tijekom rukovanja i ugradnje, pomažući u zaštiti staklenih vlakana od prekomjernog stresa povlačenja. U usporedbi s tanjim konstrukcijama kabela od 0,9 mm ili 2,0 mm, omotač od 3,0 mm pruža bolju mehaničku zaštitu i prikladniji je za opetovano krpanje, usmjeravanje ormarića i rad u telekom sobi.

TheLSZH, Low Smoke Zero Halogen, jaknaprikladan je za unutarnje okruženje kabliranja gdje su važni-usporavanje plamena, niska emisija dima i smanjeno oslobađanje halogenog plina. Obično se koristi u komunikacijskim sobama, podatkovnim ormarima, sustavima kabliranja zgrada, FTTH unutarnjim distribucijskim točkama i drugim kontroliranim unutarnjim aplikacijama.

Thežuta jaknaslijedi standardnu ​​praksu identifikacije boja za jednomodne optičke kabele, olakšavajući instalaterima i timovima za održavanje razlikovanje jednomodnih veza od višemodnih veza tijekom upravljanja kabliranjem.

Optička i mehanička izvedba

Kontrola kvalitete i podrška pri isporuci

Svaki kabel može biti isporučen s ispitivanjem optičkih performansi prije otpreme. Standardne stavke pregleda mogu uključivati ​​uneseni gubitak, povratni gubitak, pregled kraja-čela konektora, provjeru izgleda kabela, provjeru duljine i pregled pakiranja.

Za projekte sa strožim zahtjevima, izvješća o ispitivanju i prilagođeno označavanje mogu se osigurati prema specifikaciji kupca. Dostupna prilagodba uključuje kombinaciju konektora, duljinu kabela, promjer omotača, materijal omotača, boju, stil čizma, način pakiranja i dokumentaciju za testiranje.

Vodič za uobičajene greške i rješavanje problema

Kontaminacija ili ogrebotine-na licu:Ovo je jedan od najčešćih uzroka kvara fiber patch kabela. Redovito čistite čeonu površinu konektora olovkom za čišćenje vlakana, štapićem za čišćenje ili drugim odgovarajućim alatom za čišćenje vlakana. Ako se uneseni gubitak značajno poveća, na primjer iznad 0,5 dB, ili se povratni gubitak smanji, uklonite spojni kabel i provjerite ima li na kraju prašine, mrlja od ulja, otisaka prstiju ili ogrebotina. Za provjeru koristite mikroskop za inspekciju vlakana. Ako je potrebno, zamijenite konektor ili ponovno -ispolirajte čeonu površinu.

Pretjerano savijanje ili lomljenje vlakana:Provjerite putanju usmjeravanja kabela i provjerite je li patch kabel savijen iznad preporučenog radijusa savijanja ili je bio izložen prekomjernoj sili povlačenja. Pretjerano savijanje ili napetost može oštetiti unutarnje vlakno ili povećati optički gubitak. Provjerite je li kabel glatko usmjeren i izbjegavajte oštre zavoje iza ormarića, u uglovima zidova ili oko rubova-kabela.

Neusklađenost sučelja:Potvrdite da vrsta priključka opreme odgovara vrsti konektora patch kabela. Različita sučelja, kao što su APC protiv UPC ili FC protiv SC, ne bi se trebala izravno spajati. Neispravno spajanje može uzrokovati veliku refleksiju, veliki gubitak umetanja ili oštećenje konektora. Upotrijebite prikladan adapter ili zamijenite patch kabel odgovarajućom vrstom konektora kada je potrebno.

Labavo parenje:Provjerite je li konektor ispravno zaključan. Matica FC konektora treba biti dobro zategnuta, a konektor E2000 mora biti potpuno umetnut u položaj za zaključavanje. Labav kontakt može dovesti do velikog gubitka, nestabilnog prijenosa signala ili povremenog kvara veze.

Lom vlakana:Ako optička veza nema signala ili ima izrazito veliko prigušenje, upotrijebite OTDR za lociranje točke kvara. Provjerite je li jezgra vlakna slomljena zbog oštećenja instalacije, oštrog udarca ili pretjerane napetosti. Popravite slomljenu točku fuzijskim spajanjem ako je primjenjivo ili zamijenite patch kabel ako popravak nije praktičan
