Fiksni trakasti kabel s trakastom trakom s čeličnom trakom GYDTA
GYDTA. Vlakna 4, 6, 8, 12 su postavljena u labavu cijev od plastike visokog modula. Cijevi su napunjene plastikom za punjenje otpornom na vodu. Cijevi se polažu s vodootpornim sredstvom za punjenje. Žica steek, ponekad obložena polietilenom (PE) za kabel s visokim brojem vlakana, nalazi se u središtu jezgre kao član metalne čvrstoće. Epruvete (i punila) nasukane su oko čvrstoće u kompaktnu i kružnu kabelsku jezgru. Aluminijska polietilenska laminat (APL) se nanosi oko jezgre kabela, koja se ispunjava sredstvom za punjenje kako bi se zaštitila od prodora vode. Zatim se kabel napuni PE omotačem. |  |
 |
Karakteristike:
1. Dobra mehanička svojstva, temperaturna svojstva;
2.Visoka čvrstoća labave cijevi koja je otporna na hidrolizu;
3.Special cijev punjenje spoj osigurati kritičnu zaštitu vlakana;
4.Specialno dizajnirana kompaktna struktura je dobra u sprečavanju skupljanja cijevi;
5.PE plašt štiti kabel od ultraljubičastog zračenja;
6. Sljedeće mjere se poduzimaju kako bi se osigurala vodonepropusnost kabela;
a.Žičana žica koja se koristi kao središnji član snage;
b. Lijek za punjenje cijevi;
c.100% punjenje jezgre kabela;
d.APL barijera za vlagu.

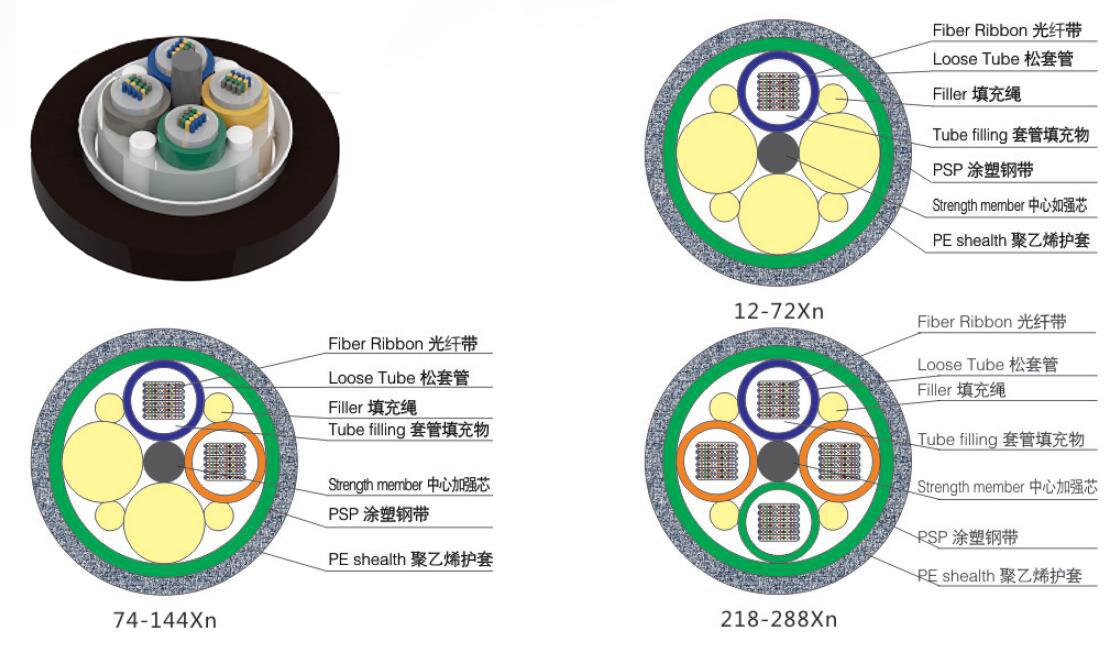

Tipična struktura kabela
| povećati za 2 vlakna | tutubes + punila | Broj vlakana u cijevi | promjer kabela (mm) | težina kabela (kg / km) | čvrstoća duga / kratkoročna (N) | dugotrajna / kratkotrajna otpornost na gnječenje (N / 100mm) |
Serija od 6 vlaknastih traka | ||||||
| GYDTA-6-120Xn-6F | 5 | 24 | 15.6 | 233 | 600/3000 | 300/1000 |
| GYDTA-126-144Xn-6F | 6 | 24 | 16.8 | 273 | 600/3000 | 300/1000 |
| GYDTA-150-180Xn-6F | 5 | 36 | 18.0 | 312 | 600/3000 | 300/1000 |
| GYDTA-186-216Xn-6F | 6 | 36 | 19.5 | 360 | 600/3000 | 300/1000 |
| GYDTA-222-240Xn-6F | 5 | 48 | 19,9 | 371 | 600/3000 | 300/1000 |
| GYDTA-246-288Xn-6F | 6 | 48 | 21.6 | 429 | 600/3000 | 300/1000 |
| Serija od 12 vrpci od vlakana | ||||||
| GYDTA-12-288Xn-12F | 4 | 72 | 18.6 | 315 | 600/3000 | 300/1000 |
| GYDTA-300-360Xn-12F | 5 | 72 | 20.3 | 376 | 600/3000 | 300/1000 |
| GYDTA-372-432Xn-12F | 6 | 72 | 22.1 | 437 | 600/3000 | 300/1000 |
| GYDTA-444-576Xn-12F | 4 | 144 | 23.8 | 499 | 600/3000 | 300/1000 |
Napomena: 1.dodatak Xn označava vrstu vlakana i vidi pojedinosti u FOCC-ovoj ilustraciji kodiranja kabela
2.Xn označava tip vlaknastih vrpci, eg4F označava 4 vrpce vlakana
3. 4 vlakna vrpce ili 6 vlakna vrpce se primjenjuje u kabel s vlakno count ispod 300 s 12 vlakana vrpce se primjenjuje u kabel s fiebr broj preko 300.
Boja vlakana Identifikacija labave cijevi s FOCC
vlakna u kablovima mogu se identificirati standardnom identifikacijom boja u skladu sa standardom YD / T901-2001.
Standardna identifikacija boje
Napomena: A. kada je broj vlakana jedne labave cijevi manja od 12, vlakna se identificiraju kao boja NO.1 na struji.
B. u standardnoj boji, NO.6 bijela boja može se zamijeniti bojom prirode, koja se zove standardna identifikacija boje W.
Identifikacija labavih cijevi u kabelu
labavi rubovi u kabelu mogu se identificirati pan-kromatografom
Pilot kromatograf
Pan-kromatograf
primjena:
Komunikacija na velike udaljenosti i lokalnu mrežu (LAN).
Primjena iz zraka i kanala / kanala.
