MPO adapter: Vodič za povezivanje poduzeća



MPO adapteri-također se spominju kao spojnice ili prirubnice na raznim regionalnim tržištima-funkcioniraju kao posrednički mehanizam za poravnanje koji omogućuje spajanje dva sklopa vlakana s MPO-završecima unutar strukturiranih kablovskih infrastruktura. Njihovo operativno značenje nadilazi puku fizičku vezu; pravilan odabir adaptera izravno utječe na proračune gubitaka umetanja, integritet polariteta i dugoročnu- skalabilnost mreže preko 40G, 100G i novih 400G/800G paralelnih optičkih implementacija. Ovaj vodič obrađuje praktična razmatranja implementacije izvučena iz iskustva u implementaciji poduzeća i hiperrazmjera.

Problem s polaritetom će vas na kraju pronaći

Želim ovo rano maknuti s puta jer to je mjesto gdje većina MPO implementacija ide ustranu.

Upravljanje polaritetom s MPO nije komplicirano u teoriji. Imate tri metode-Tip A, Tip B, Tip C-i oni postoje kako bi osigurali da vlakno 1 na jednom kraju komunicira s ispravnim vlaknom na drugom kraju. Dovoljno jednostavno na bijeloj ploči. U živom okruženju s 400 magistralnih kabela, šest različitih instalatera tijekom tri godine i dokumentacijom koja se prestala ažurirati negdje oko 2019.? Tada stvari postaju zanimljive.

Tip B (od tipke-up do-up) postao je de facto standard za većinu implementacija u poduzećima. Standard TIA-568 to je gurnuo i iskreno radi. Ravno-kroz prtljažnike, ravne patch kabele, sve je u redu. Ali evo što vam dokumenti o standardima ne govore: u trenutku kada naslijediš brownfield okruženje ili integriraš opremu od dobavljača koji je odlučio da tip A ima više smisla za njihove patch panele, provešćeš utorak poslijepodne s provjerom polariteta i proračunskom tablicom pokušavajući shvatiti zašto polovica tvojih 100G linkova ne radi.

Rješenje je obično adapter za promjenu-polariteta ili kabel za konverziju tipa A-na-B. Držite nekoliko u ladici s dijelovima. Trebat će vam.

Zašto 12 vlakana i dalje dominira (ali možda ne zauvijek)

MPO konektor od 12 - vlakana proizašao je iz povijesne nezgode više od namjerne inženjerske optimizacije. Ribonska vlakna dolazila su u konfiguracijama od 12 niti. Proizvođači konektora izgradili su se oko toga. I sada smo zapeli s tim - u dobru i zlu.

Za 40G SR4 i 100G SR4, 12 vlakana dobro funkcionira. Ionako koristite samo 8 vlakana (4 odašiljaju, 4 primaju), ostavljajući 4 tamna. Rasipan? Naravno. Ali ekosustav postoji. Cijene su robne. Svaki distributer ima sklopove od 12 vlakana.



Varijanta s 24- vlaknima postala je popularna sa 100G PSM4 i postaje neophodna za 400G SR8 aplikacije. Ako danas gradite novu infrastrukturu i očekujete da ćete pokrenuti 400G u roku od tri godine, ozbiljno razmislite o 24-vodovodnim kanalima s Base-24 patch panelima. Troškovna premija nije dramatična - možda 15-20% u odnosu na ekvivalentnu implementaciju 12 vlakana - i izbjegavate kasniju nadogradnju viličara.

Postoji i MPO s 8 vlakana. Vidio sam to u nekoliko instalacija nosača. Ne bih ga preporučio poduzećima osim ako nemate vrlo specifičan slučaj upotrebe i volite objašnjavati dobavljačima zašto njihovi standardni patch kabeli ne rade.

Konkretno o adapterima

Pravo. Ovo bi trebalo biti o adapterima.

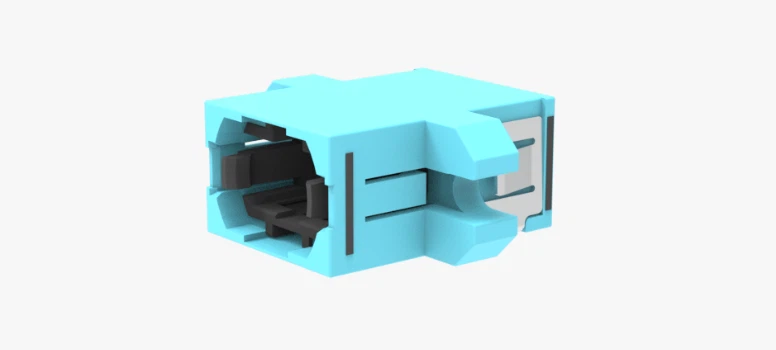

Sam fizički adapter je varljivo jednostavan: kućište koje poravnava dva MPO prstena, održava orijentaciju ključa i pruža sučelje za montažu na vašu ploču ili kazetu. Što razlikuje proizvode:

"Pinned" konektor spaja se sa "pinless" adapterskom stranom. Zvuči očito dok netko ne naruči sve-patch kabele i zapita se zašto ništa ne sjedi kako treba. Standardna konvencija: magistralni kabeli pričvršćeni su na oba kraja, kabeli za spajanje opreme su bez igala. Adapteri se tome prilagođavaju.

Doprinos unesenog gubitka od kvalitetnog adaptera trebao bi biti ispod 0,35 dB. Mjerio sam jeftine jedinice sumnjivih dobavljača na preko 0,6 dB. Na kratkom linku, koga briga. Na okosnici od 300 metara gdje se već približavate gornjoj granici proračuna gubitaka, tih dodatnih 0,25 dB je važno.

Čišćenje: dio koji svi preskaču

Ovo zaslužuje svoj odjeljak jer sam vidio više MPO veza koje otkazuju zbog kontaminacije nego zbog bilo kojeg drugog uzroka. I vidio sam tehničare koji bi trebali znati bolje uključiti konektore bez pregleda.

Lice MPO ferule predstavlja 12 ili 24 krajeva vlakana-na području od otprilike 2,5 mm × 6,4 mm. Jedna čestica prašine-govorimo o 1 mikronu-na jednoj jezgri vlakna stvara uneseni gubitak, povratnu-refleksiju ili oboje. Pomnožite to s 12 vlakana i dobit ćete vezu koja bi mogla raditi, a možda i ne, i definitivno će generirati povremene pogreške koje vas izluđuju.

Protokol čišćenja:

Pregledajte vlaknastim mikroskopom (minimalno 400x za MPO). Svaki put. Nema izuzetaka.

Prvo kemijsko-očistite pomoću MPO-specifičnog alata za čišćenje. Jedinice marke IBC rade dobro. Kao i NTT-AT čistač štapića.

Ako se onečišćenje nastavi, mokro-očistite IPA-om, a zatim ponovno kemijsko-očistite.

Ponovno -provjeriti. Još uvijek prljav? Ponoviti.

Sami adapteri također skupljaju krhotine. Ta udubljena čahura za poravnanje je magnet za prašinu. Koristite komprimirani zrak (filtriran,-bez vlage) ili štapiće za čišćenje-specifične za adapter.

Ulaganje vremena: možda 30 sekundi po vezi nakon što se uvježbate. ROI: veze koje stvarno rade.

Vodilice zaslužuju poštovanje

Vodilice na MPO konektorima su precizno-brušeni nehrđajući čelik ili keramika. Oni poravnavaju ferule na mikrone. Također su krhki.

Gledao sam tehničara kako na silu gura konektor u adapter pod blagim kutom. Vodilica je savijena. Nije vidljivo-trebalo bi vam povećanje da biste ga vidjeli-ali dovoljno da se poravnanje prstena pomakne. Svako sljedeće spajanje s tim patch kabelom pokazalo je povećani gubitak na vlaknima 3 i 4.

Rukujte MPO konektorima kao preciznim instrumentima kakvi jesu. Ravno umetanje, ravno uklanjanje. Ako ne sjedi glatko, stanite. nešto nije u redu Provjerite ima li krhotina, provjerite poravnanje, provjerite da niste slučajno zgrabili pričvršćeni kabel za pričvršćeni priključak adaptera.

Postoje zamjenske vodilice, ali njihova ugradnja zahtijeva specijalizirane alate i mirnu ruku. Lakše je zamijeniti konektor-ili cijeli kabel ako se radi o kratkom spojnom kabelu.

Jedno-mod u odnosu na višemod: nije zamjenjivo

Ovo se čini elementarnim, ali ću svejedno reći: jedno-modni i višemodni MPO adapteri nisu međusobno zamjenjivi, a spajanje pogrešnih vrsta stvara probleme.

Faktor fizičkog oblika je identičan. Oni će se fizički povezati. Ali optimizacije geometrije ferule razlikuju se-višemodni tolerira malo labavije poravnanje jer je promjer jezgre (50 mikrona) lakši od jedno-modnog (9 mikrona). Jedno-modalni adapteri i konektori zahtijevaju strože tolerancije.

Još kritičnije: APC (angled physical contact) jedno-mod MPO postoji i sve je češći u prijevozničkim i-primjenama na dugim relacijama. Kut od 8-stupnjeva na APC prstenovima nije kompatibilan s UPC (ultra fizički kontakt) komponentama. Spajanje APC-a s UPC-om oštećuje oba prstena. Označavanje bojom pomaže-APC je zelen, UPC je plav, ali provjerite prije povezivanja.

Za većinu aplikacija poslovnog podatkovnog centra koristite višemodni (OM3/OM4/OM5) ili jedno-modni UPC. APC MPO pojavljuje se u aplikacijama CATV, 5G fronthaul i koherentnog transporta. Ako čitate ovaj vodič za osnove poslovnog povezivanja, vjerojatno još niste tamo.

Kazete i moduli: Gdje žive adapteri

Postoje samostalni prilagodnici, ali većina implementacija u poduzećima koristi-sustave temeljene na kazetama. MPO kazeta-koja se ponekad naziva modul ili pretvornička kutija-sadrži MPO adaptere na stražnjoj strani (za spajanje magistralnog kabela) i LC ili SC adaptere na prednjoj strani (za spojne kabele opreme). Unutarnji razvodni kabeli pretvaraju se između MPO i duplex veza.

Ovaj pristup nudi nekoliko prednosti. Polaritetom se upravlja na razini kazete-kupite kazete tipa B, koristite kazete tipa B, polaritet jednostavno funkcionira. MPO veza živi unutar kasete, zaštićena od ponovnog pristupa. Tehničari komuniciraju s poznatim LC konektorima na prednjoj strani.

Opcije kazeta razlikuju se ovisno o gustoći. Osnovni modeli imaju 12 LC portova iz jednog MPO ulaza od 12 - vlakana. Base-12 kasete visoke gustoće sadrže 24 LC priključka (dva MPO ulaza) u istom otisku veličine 1U. Base-24 konfiguracije prilagođavaju MPO povezivost s 24 vlakna za migraciju prema 400G.

Ako postavljate novu infrastrukturu, standardizirajte se na jednoj obitelji kazeta. Miješanje dobavljača stvara glavobolje kompatibilnosti-montažni hardver se razlikuje, konvencije označavanja su u sukobu i puno sreće u pronalaženju zamjenskih dijelova pet godina kasnije kada izvorni dobavljač napusti tržište.

Kratka tangenta na polumjer savijanja

MPO magistralni kabeli su debele. 12-vlaknaste vrpčaste konstrukcije promjera najmanje 3 mm; Varijante s 24 vlakna i oklopne varijante prelaze 5 mm. Minimalni radijus savijanja je važan.

Vidio sam instalatere kako namotavaju višak duljine kabela u uske petlje iza patch panela-ista tehnika koja dobro funkcionira za duplex LC kabele. Ne radi za MPO. Prekoračenje specifikacija radijusa savijanja dovodi do gubitka makrosavijanja koji se možda neće pojaviti tijekom puštanja u pogon, ali se manifestira kada se kabel smiri i temperaturni ciklusi opterećuju plašt.

Slijedite specifikacije proizvođača. Za većinu MPO magistralnih kabela minimalni radijus savijanja je 10x promjer kabela u uvjetima bez-opterećenja, 20x kada je zategnut. Koristite pravilno upravljanje kabelima-horizontalne nosače, okomite upravljače, servisne petlje na odgovarajućem radijusu. Kabel nije skup u odnosu na cijenu rada dijagnosticiranja misterioznih problema s gubitkom dvije godine kasnije.

Testiranje: Učinite to kako treba ili se ne mučite

Puštanje u pogon MPO infrastrukture bez odgovarajućeg testiranja je nesavjesno postupanje. Umrijet ću na ovom brdu.

Ispitivanje razine 1 (mjerenje unesenog gubitka) je osnovna vrijednost. Koristite MPO-kompatibilnu OLTS-Platformu Versiv Fluke Networks to rješava, kao i jedinice iz EXFO i VIAVI. Ispravno postavite referencu (kritično s MPO zbog složenosti rasporeda ispitnog referentnog kabela). Dokumentirajte svaku vezu. Usporedite proračune gubitaka TIA-568.3 ili svoj izračunati proračun za određenu arhitekturu veze.

Testiranje razine 2 (OTDR trag) dodaje mogućnost lociranja greške. Ako veza ne prođe testiranje gubitaka, OTDR pokazuje gdje. Taj spoj na 47 metara? Par konektora na patch ploči? Zgnječeni kabel na mjestu gdje prolazi kroz cijev? OTDR ga pronalazi. Neki će tvrditi da je razina 2 pretjerana za kratke poslovne veze. Rekao bih da je trošenje dodatnog sata tijekom puštanja u rad bolje od trošenja osam sati na rješavanje problema s poveznicom tijekom prekida proizvodnje.

Za MPO, testirajte svako vlakno. Da, svih 12. Ili 24. Prečac "testiraj samo vlakna 1 i 12" koji radi za dvostruka izvođenja ne primjenjuje se kada bilo koje pojedinačno vlakno u nizu može imati problema s kontaminacijom ili poravnavanjem.

Krajolik dobavljača

Izbjegavajte: prodavače na tržištu bez{0}}imena, "ekvivalentne" proizvode bez stvarnih specifikacija, sve bez objavljenih podataka o gubicima pri umetanju i povratu.

Što je s budućnošću?

400G je ovdje. 800G se isporučuje hiperskalerima. 1.6T je na planu standarda.

MPO ekosustav s 12-vlakana postaje nezgodan pri ovim brzinama. 400G SR8 treba 8 vlakana u svakom smjeru-ukupno 16-što se loše preslikava na infrastrukturu od 12 vlakana. Otuda pomak prema MPO konfiguracijama s 24 vlakna, pa čak i s 32 vlakna.

Pojavljuju se konkurentski formati konektora. SN (Senko) i MDC (US Conec) konektori nude veću gustoću od LC uz nižu cijenu od MPO. CS konektori (također Senko) pružaju dvostruku alternativu. Nejasno je hoće li to biti prihvaćeno u poduzećima ili će ostati u nišnim nositeljima/hiperrazmjernim igrama.

Moja pretpostavka: MPO s 12 vlakana ostaje dominantan u poduzećima barem do 2028. Instalirana baza je ogromna, 100G neće nikamo uskoro, a put nadogradnje na 400G SR4.2 (koji koristi 4 vlakna pri 100G PAM4 po vlaknu) proširuje održivost 12 vlakana. Ali ako gradite novu infrastrukturu i planirate 10+-godišnji životni ciklus, Base-24 pruža bolju opciju.

To je vjerojatno više nego što je itko želio znati o MPO adapterima. Ali ovo je temeljna infrastruktura-pogriješite i s posljedicama ćete živjeti godinama. Ispravite ga i nestaje u pozadini, nevidljivo radeći svoj posao.

Što je upravo ono što bi dobro kabliranje trebalo učiniti.
