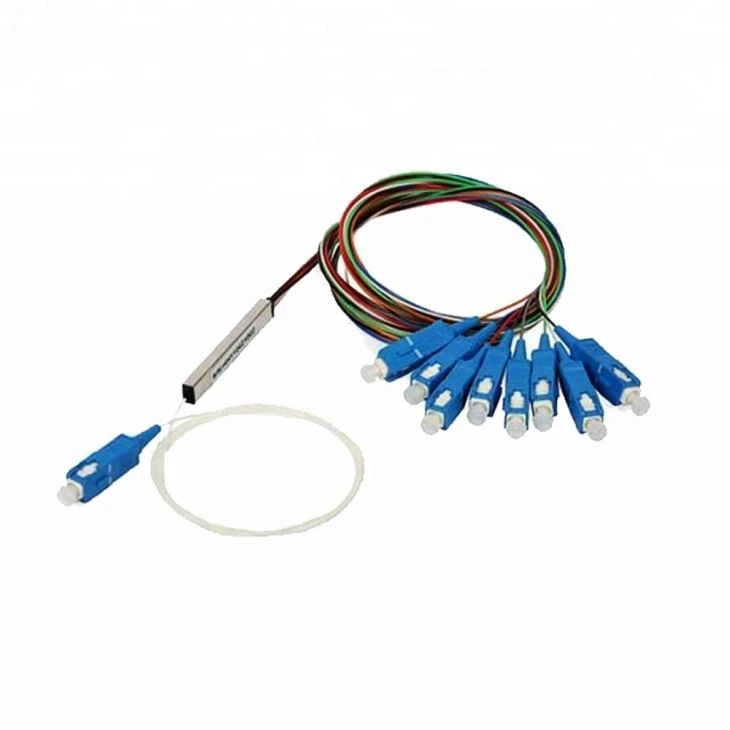

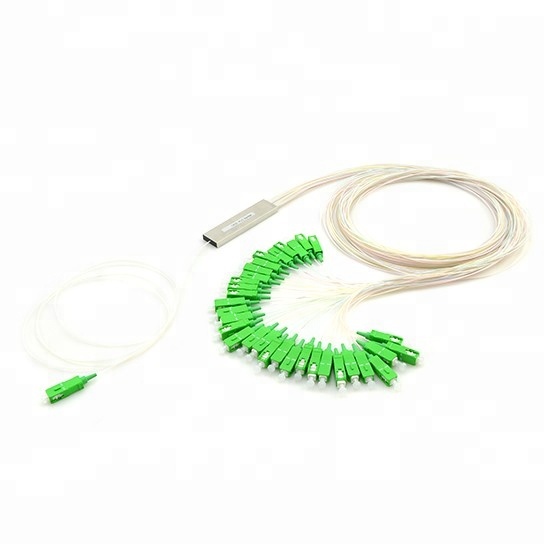

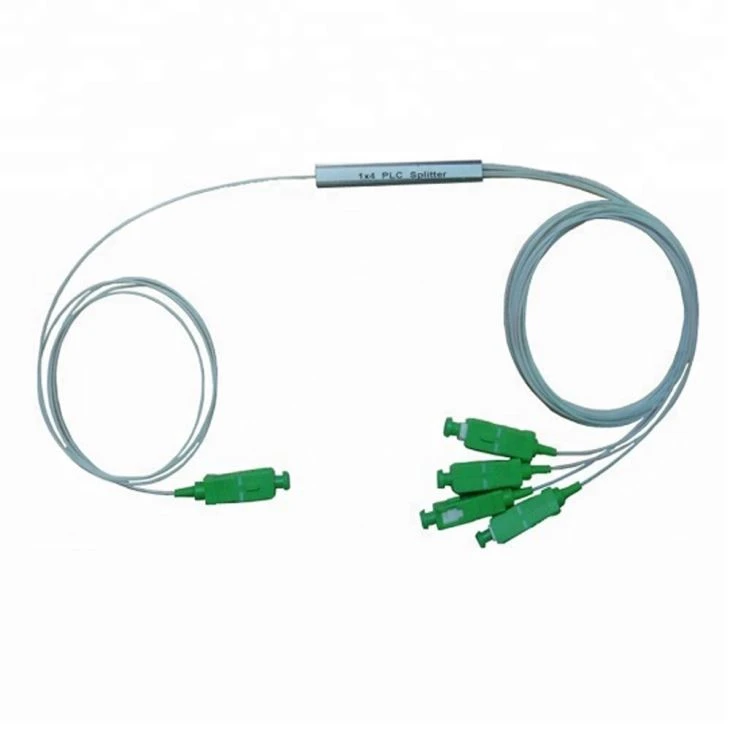

1x4 PLC SCU/SCU Razdjelnik Mikro Mini Cijev Tip

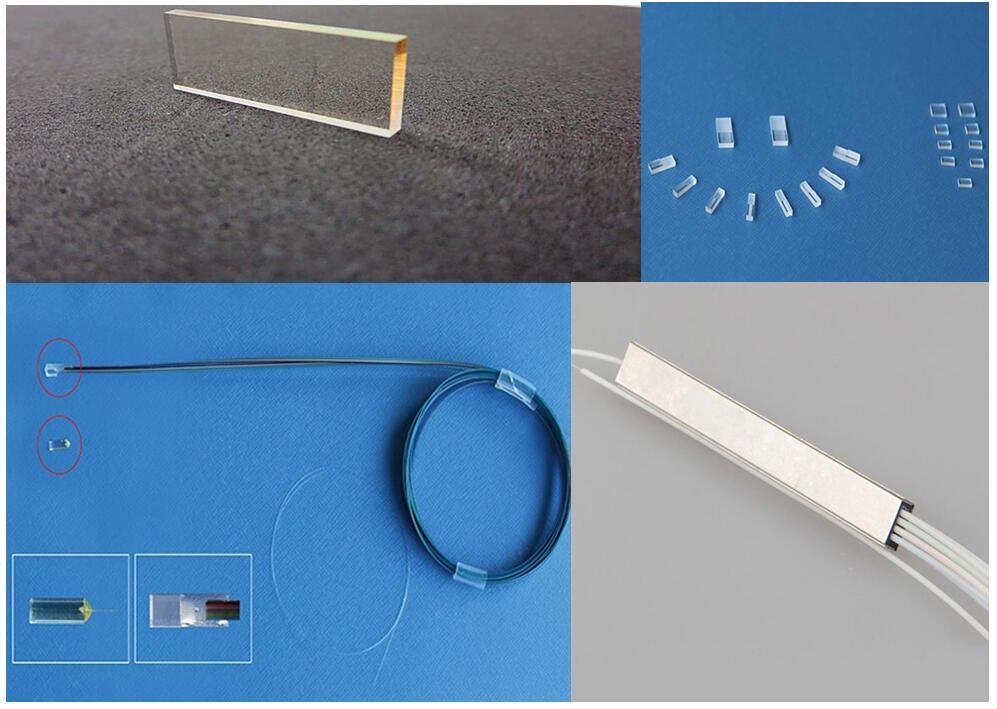

Planarni svjetlosni optički razdjelnik valovoda (PLC Splitter), vrsta je integriranog planarnog valovoda
optički uređaj, može biti 1260nm ~ 1650nm tako širok raspon valnih duljina rezerve snage svjetlosti u realizaciji, distribucija raspona valnih duljina pokriva EPON tehnologiju koja se koristi 1310nm, 1490nmi 1550nm tri valne duljine. Posebno pogodan za EPON Ethernet pasivni pristup optičkoj mrežitehnologija FTTP optički mrežni sustav, širokopojasni pasivni optički optički distributer (POS).
Uključujući tip 1x2,1x4,1x8,1x16,1x32,1x64 i 2x2,2X4,2X8,2X16,2X32,2X64.
Specifikacija:
1x2, 1x4, 1x8, 1x16, 1x32, 1x64 split
2x2, 2x4, 2x8, 2x16, 2x32, 2x64 split
Vlaknasti omotač izvan kutija od 2 mm do 3 mm
Tip ABS kutije ili unutarnje metalne kutije/kazetni tip modula
SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, FC/APC, ST/UPC opcije konektora
Prilagođene konfiguracije i kombinacije konektora
Primjena:
CATV-mreže
FTTH projekti
LAN-WAN-i-metro-mreže
Značajka
01Mali uneseni gubitak
02Nizak PDL
03Visok povratni gubitak
04Širok raspon valnih duljina
05Izvrsna ujednačenost između kanala
Pakiranje
Specifikacija:
1x2, 1x4, 1x8, 1x16, 1x32, 1x64 split
2x2, 2x4, 2x8, 2x16, 2x32, 2x64 split
Vlaknasti omotač izvan kutija od 2 mm do 3 mm
Tip ABS kutije ili unutarnje metalne kutije/kazetni tip modula
SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, FC/APC, ST/UPC opcije konektora
Prilagođene konfiguracije i kombinacije konektora
Standardi:
U skladu sa standardom
• GR-1209-CORE i GR-1221-CORE
• RoHS
Temperatura skladištenja/radna: -40 stupanj do + 80 stupanj
Tehnički podaci
Artikal | Podaci | |||||
Tip | 1×2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
Uneseni gubitak (dB) Max. | 3.8 | 7 | 10.2 | 13.3 | 16.5 | 19.8 |
PDL (dB) Maks. | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 |
Uniformnost gubitaka (dB) Max. | 0.6 | 0.5 | 0.8 | 10 | 1.2 | 1.6 |
Tip | 2×2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 |
Uneseni gubitak (dB) Max. | 4 | 7.3 | 10.5 | 13.8 | 17.2 | 20.5 |
PDL (dB) Maks. | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
Uniformnost gubitaka (dB) Max. | 0.6 | 0.8 | 1 | 1.4 | 1.8 | 2.2 |
Usmjerenost (dB) Min | 55 | |||||
Povratni gubitak (dB) min | 55 | |||||
Gubitak ovisan o valnoj duljini (dB) Maks | 1.0 | |||||
Radna temperatura (stupnjevi) | -40 ~ +85 | |||||
Temperatura skladištenja (stupnjevi) | -40 ~ +85 | |||||
Optička ulazna snaga Max | 300 mW | |||||
Duljina vlakana | 1.0m ili prema vašem zahtjevu | |||||
Tip razdjelnika | Tip umetka/tip kutije/Mini PLC razdjelnik | |||||
Vrsta konektora | SC UPC, SC APC | |||||
Vrsta poliranja | UPC, APC | |||||
Vrsta vlakana | Single-mode, Muti-način rada | |||||
Napomena: Sve gore navedene specifikacije ne uključuju gubitak konektora i adaptera. | ||||||
